Détourer un objet avec PhotoFiltre Studio

Utilisation de l'outil tracé vectoriel

Pour un détourage rapide et précis, l'outil Tracé vectoriel utilisant les Courbes de Bézier est de loin, celui qui donne les meilleurs résultats. Un chapitre entier est consacré à cet outil dans le Manuel de l'utilisateur.
A consulter ABSOLUMENT : http://www.photofiltre-studio.com/doc/vpath.htm.

  • Avant détourage
    Avant détourage
  • Après détourage
    Après détourage

  1. Chargez la photo ci-dessus dans PhotoFiltre Studio.

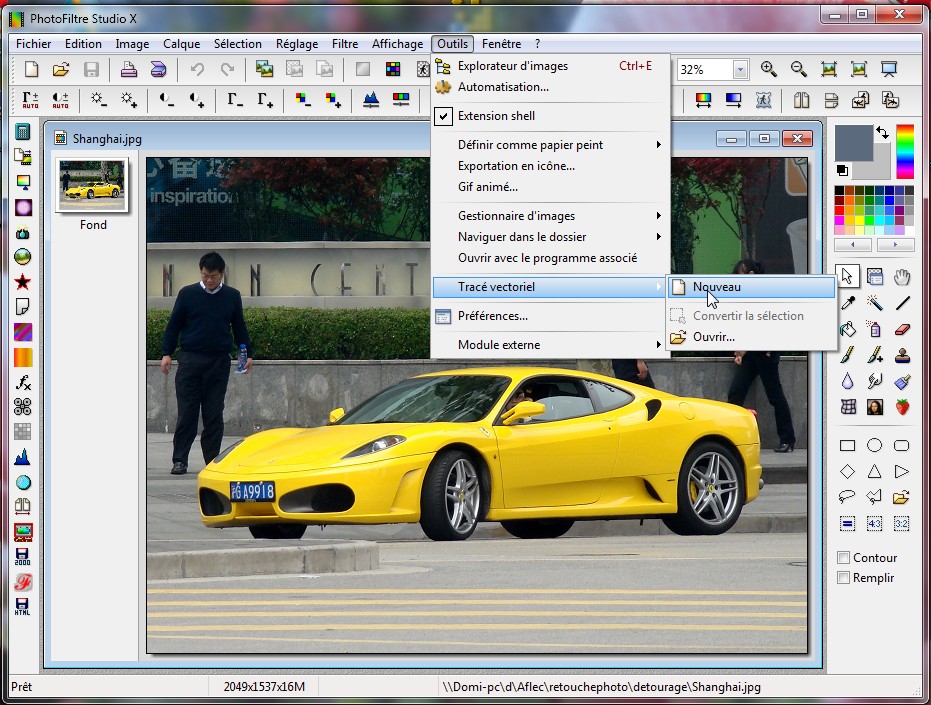

  2. Menu Outils / Tracé vectoriel / Nouveau.
  3. Le curseur de la souris devient une flèche blanche et un signe + Curseur vectoriel +. Toutes les commandes de l'outil Tracé vectoriel ne sont accessibles que par le menu contextuel et toutes les autres commandes sont inactives à l'exception du Zoom, accessible par un clic sur une des 3 icônes Zoom de la Barre d'outils ou par l'intermédiaire de la roulette de la souris.
  1. Commencez le détourage en effectuant un clic à l'endroit où vous souhaitez démarrez le tracé. Ce clic crée un point appelé aussi nœud, figuré par un plot carré.

  2. Effectuez une succession de clics (de nœuds) autour de la voiture pour obtenir son contour (Un nouveau point ne peut être pas être créé à moins de 7 pixels du précédent).

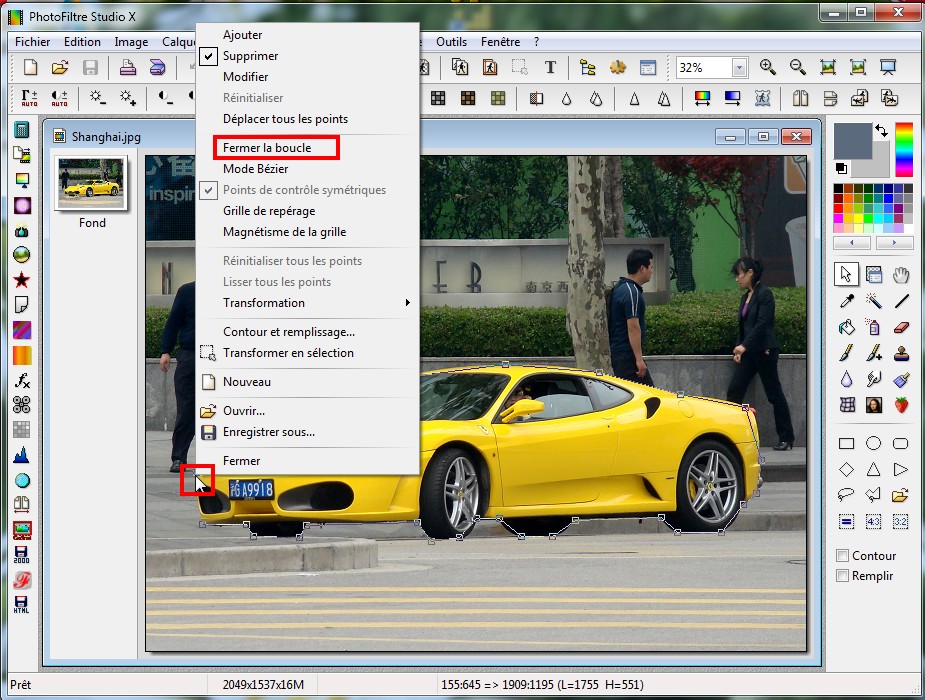

  1. Lorsque la voiture est totalement détourée, rejoignez le point de départ, clic droit pour activer le menu contextuel et sélectionnez Fermer la boucle.

  2. Affichez l'image avec un taux élevé du zoom à l'aide de l'outil Zoom de la Barre d'outils ou de la roulette de la souris pour voir si le tracé obtenu doit être amélioré.
  1. Avant modification, le tracé peut être sauvegardé : clic droit pour activer le menu contextuel et sélectionnez Enregistrer sous ... Une fenêtre Enregistrer sous s'affiche à l'écran. Entrez un nom dans la zone : Nom du fichier.
    Cliquez sur le bouton Enregistrer. Votre tracé est désormais enregistré dans le dossier Paths du programme PhotoFiltre Studio au format pfv.
  2. Si besoin, pour la recharger menu Outils / Tracé vectoriel / Ouvrir...

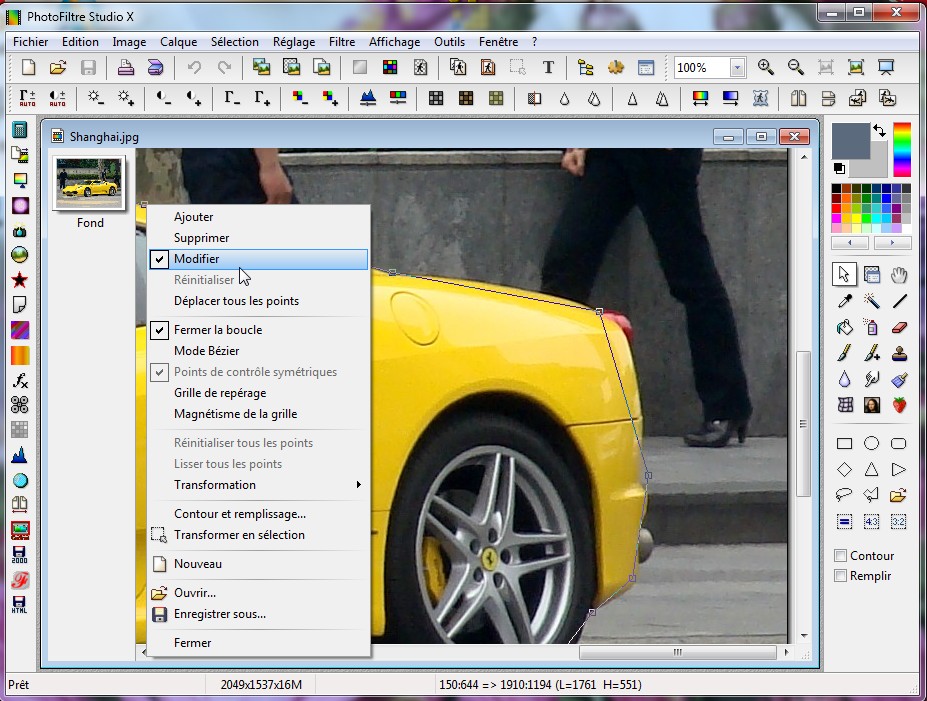

  1. Pour corriger éventuellement le tracé vectoriel et déplacer, ajouter ou supprimer des noeuds, activez la commande Modifier du menu contextuel affiché par clic droit de la souris).

  2. Le zoom étant activé pour vérifier le détourage, cliquez sur les flèches des ascenseurs horizontal et vertical pour déplacer l'image dans la fenêtre.

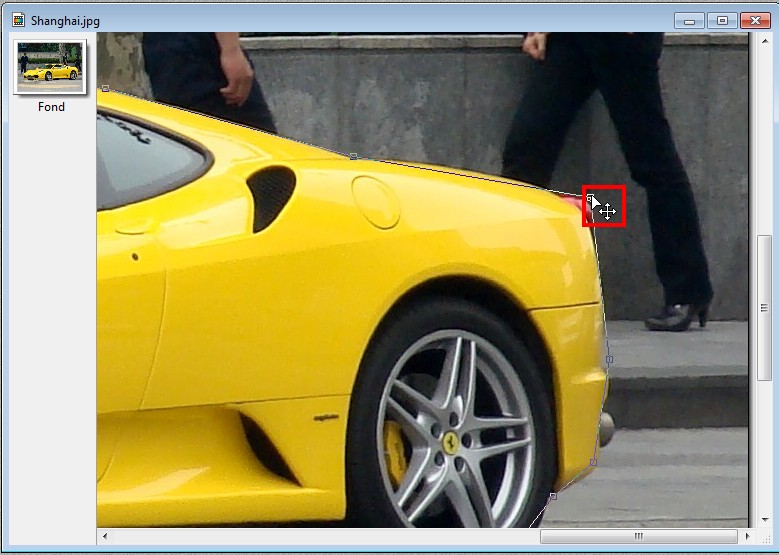

  1. Pour déplacer un nœud, amenez le curseur dessus, il prend alors la forme Curseur noeud , clic gauche sur le nœud et sans relâcher la souris, déplacez le nœud à l'endroit souhaité.

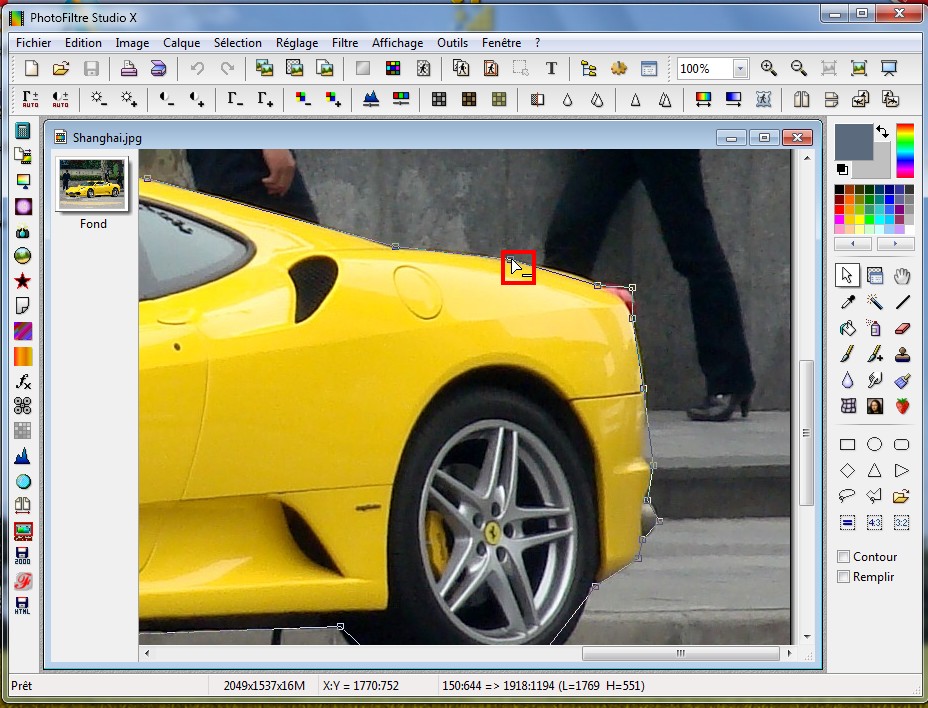

  1. Pour ajouter un nœud, placez le curseur de la souris à l'endroit où vous souhaitez l'ajouter. Appuyez sur la touche Ctrl et la maintenir enfoncée. Le curseur de la souris affiche le signe Curseur vectoriel +. Un clic de souris permet d'ajouter un nœud.
  2. Pour supprimer un nœud, cliquez dessus. Appuyez sur la touche Shift (ou touche Majuscule temporaire), et maintenez-la enfoncée. Le pointeur de la souris affiche le signe curseur vectoreil -. Cliquez pour supprimer le nœud.

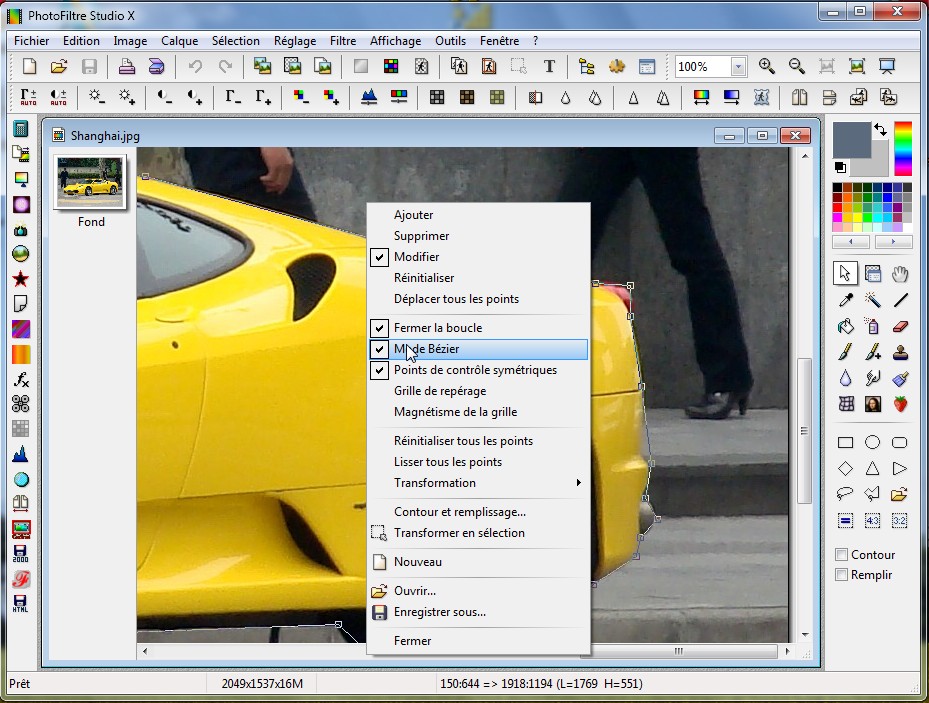

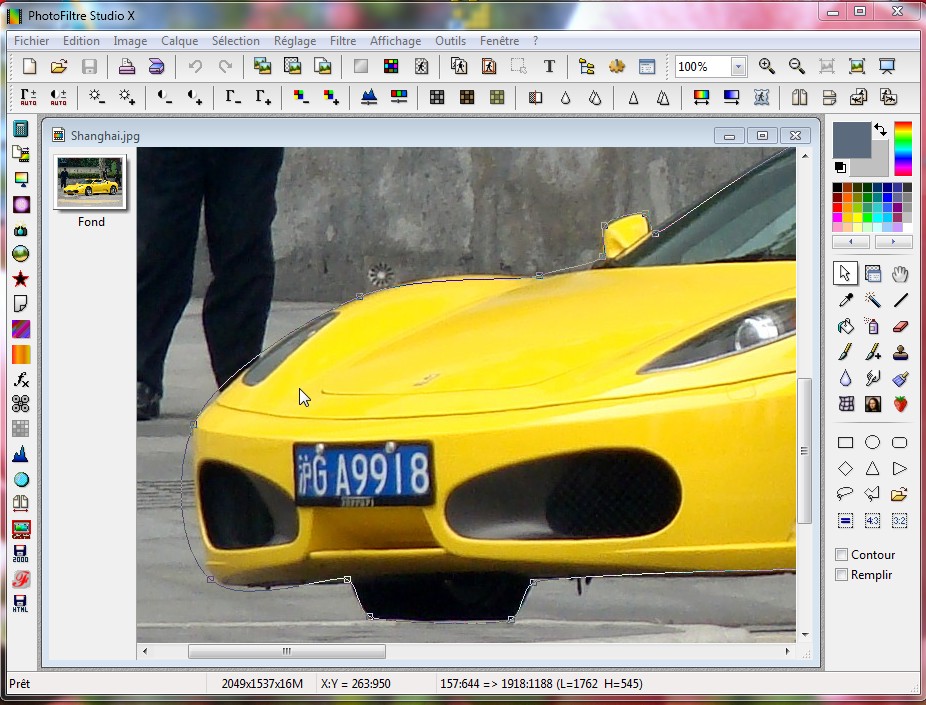

  1. Quand le contour vous convient clic droit pour activez le menu contextuel et sélectionnez Mode Bézier. Cette commande va permettre de courber les lignes.
  1. Pour un détourage rapide, si les noeuds sont suffisamment rapprochés, clic droit pour activer à nouveau le menu contextuel et sélectionnez Lisser tous les points ...
  1. Pour un détourage plus élaboré, utilisez la possibilité de pouvoir agir sur une ligne de tracé particulière.
  2. Affichez le menu contextuel (clic droit) pour vérifier que Modifier est toujours coché.
  3. Affichez l'image avec un zoom de 200 % (par exemple).

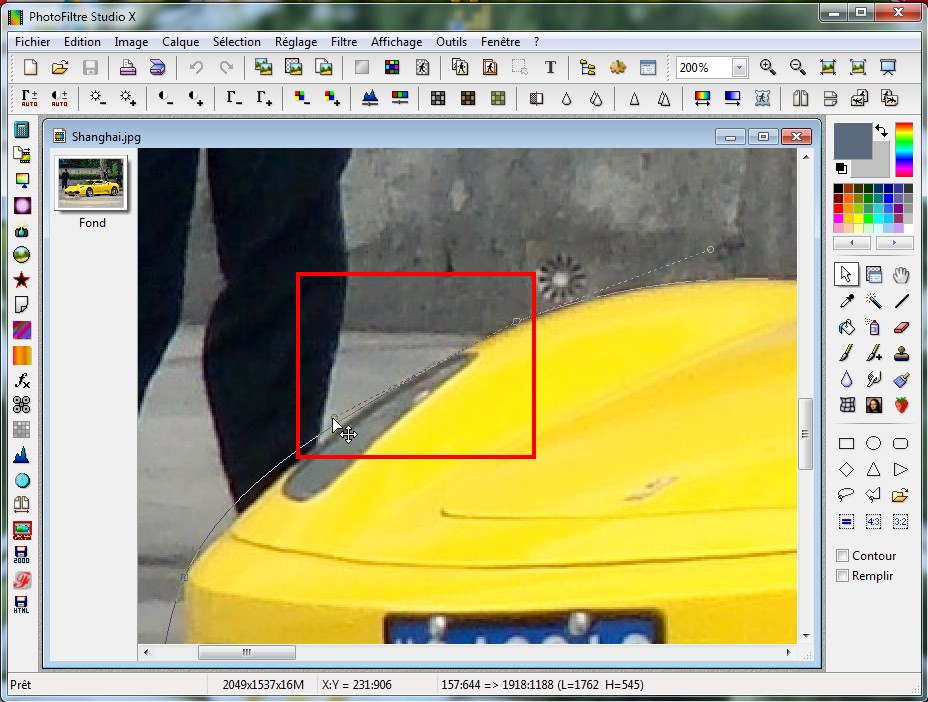

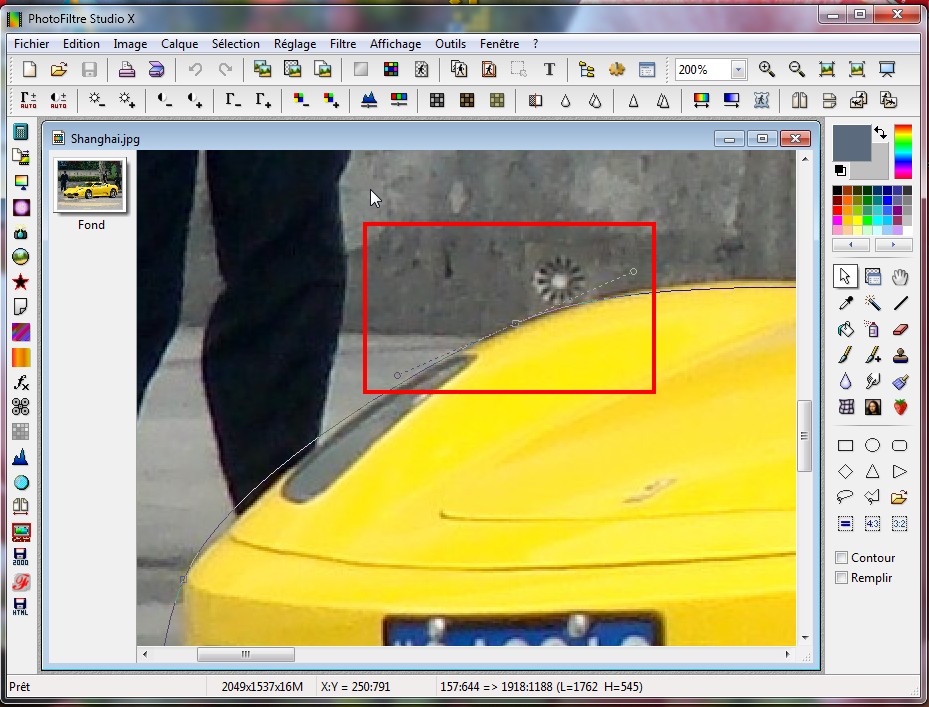

  4. Cliquez sur un nœud dont les lignes adjacentes sont à courber. Une nouvelle ligne avec deux petits cercles à son extrémité s'affiche.

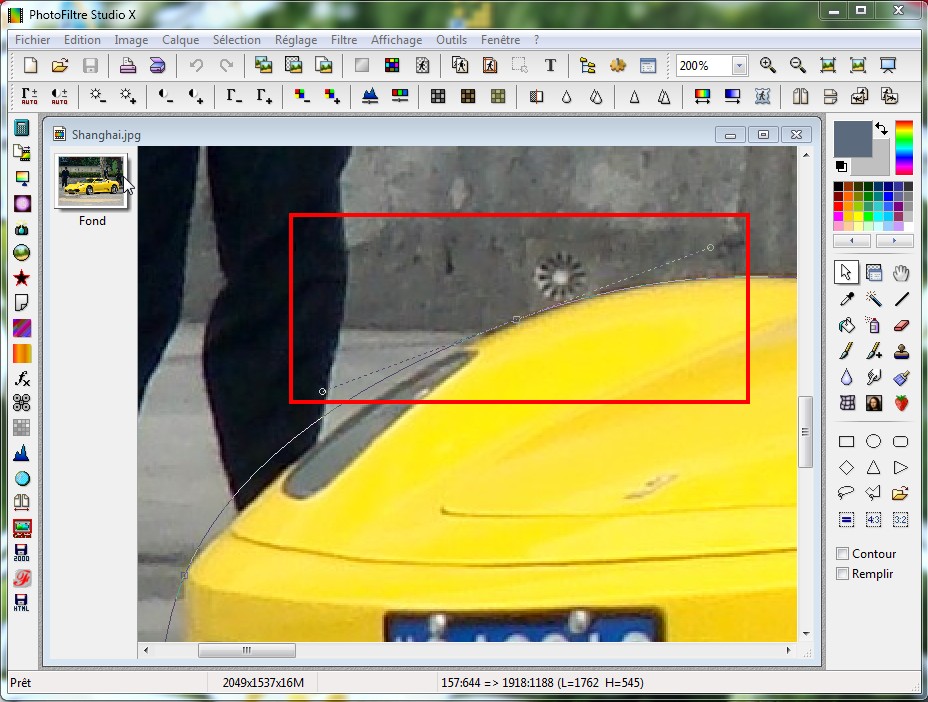

  1. Déplacez en longueur et/ou hauteur ces nouveaux points de contrôles pour obtenir une courbure plus ou moins accentuée des 2 lignes adjacentes liées au nœud activé.

  2. ASTUCE : Pour annuler une courbure, double-cliquez sur le nœud concerné.
  1. Par défaut la courbure se fait symétriquement sur les deux droites adjacentes, l'option Points de contrôles symétriques étant cochée.
  2. Un nouveau clic droit pour décocher Points de contrôle symétriques.

  3. Vous pouvez maintenant courber différemment les 2 lignes adjacentes liées au nœud activé.
  1. Corrigez tous les noeuds pour bien suivre le contour de la voiture.

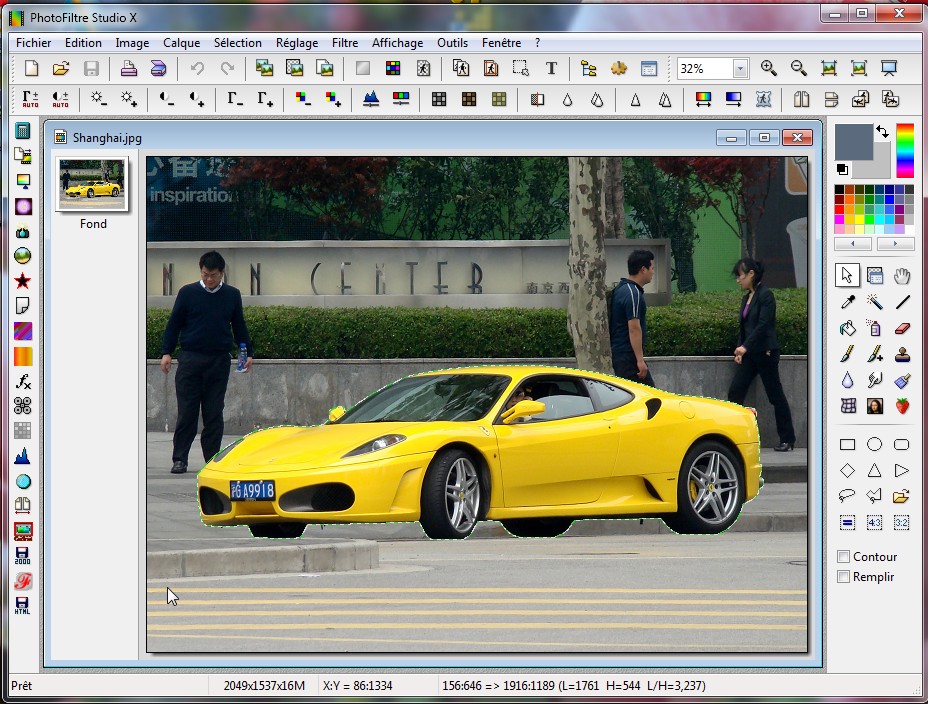

  2. Le détourage étant terminé, clic droit sur l'image et activez Transformer en sélection.
  3. Le tracé vectoriel précédent est maintenant transformé en sélection. Le mode Tracé vectoriel est automatiquement fermé. Toutes les fonctions de PhotoFiltre Studio sont à nouveau disponibles.
  1. Menu Edition / Copier ou tapez Ctrl + C ou cliquez sur  .

  2. Menu Edition / Coller en tant qu'image ou tapez Maj + Ctrl + V ou cliquez sur  .
  3. Enregistrez votre tube à image au format png avec le menu Fichier / Enregistrer sous ou tapez Maj + Ctrl + S.
  1. Collez le tube sur un fond avec texte dans une bulle de dialogue par exemple.

Bon entraînement ...
